Wymiary krat GRP i opcje oczek
Zacznij od wymaganego wymiaru gotowego panelu, a następnie porównaj oczko, wysokość i dostępne wymiary paneli. Powtórzone pozycje kodu produktu zachowano tam, gdzie jeden kod jest powiązany z więcej niż jednym wymiarem panelu.

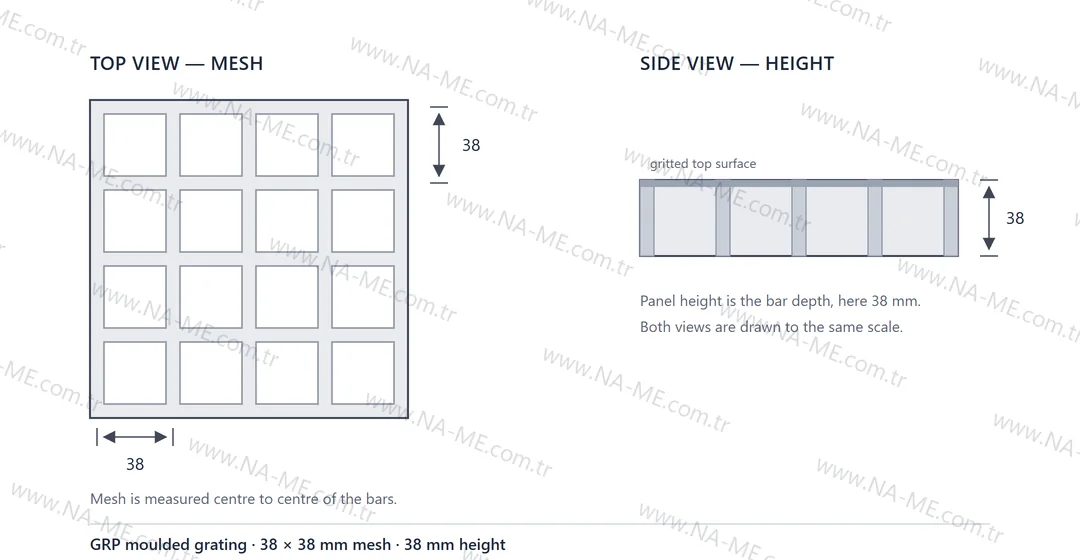

Oczko i wysokość czyta się razem: oczko 38 x 38 mm przy wysokości panelu 38 mm.
Zweryfikowane wymiary produktów i paneli
Wszystkie wymiary podano w milimetrach. Są to sprawdzone pozycje produktowe z arkusza R8, a nie tabela obciążeń. W zapytaniu podawaj kod produktu wraz z wymaganymi wymiarami gotowego panelu. Niewielkie różnice między pozycjami zachowano zamiast je zaokrąglać.
| Kod produktu | Oczko (mm) | Wysokość (mm) | Szerokość (mm) | Długość (mm) |
|---|---|---|---|---|
| CG-O-101 | 38 × 38 | 17 | 1225 | 3665 |
| CG-O-102 | 38 × 38 | 25 | 1225 | 3665 |
| CG-O-103 | 38 × 38 | 30 | 1225 | 3655 |
| CG-O-104 | 19 × 19 | 30 | 1000 | 4038 |
| CG-O-105 | 38 × 38 | 30 | 1000 | 1000 |
| CG-O-106 | 38 × 38 | 38 | 1225 | 3665 |
| CG-O-107 | 38 × 38 | 38 | 1000 | 4038 |
| CG-O-108 | 25 × 50 | 38 | 1002 | 2094 |
| CG-O-109 | 38 × 38 | 50 | 1037 | 2025 |
| CG-O-110 | 19 × 19 | 38 | 997 | 4007 |
| CG-O-111 | 38 × 38 | 30 | 997 | 4007 |
| CG-O-112 | 38 × 38 | 60 | 999 | 2025 |
| CG-O-113 | 50 × 50 | 50 | 998 | 2038 |
| CG-O-106 | 38 × 38 | 38 | 1226 | 3664 |
| CG-O-107 | 38 × 38 | 38 | 1000 | 4039 |
| CG-O-114 | 38 × 38 | 25 | 997 | 4007 |
| CG-O-104 | 19 × 19 | 30 | 1000 | 4039 |
Przekształć wymiar panelu w użyteczny układ
Zmierz konstrukcję wsporczą i określ rozpiętość w świetle, krawędzie oparcia oraz poziom wykończonej posadzki. Całkowite wymiary panelu nie określają rozpiętości bez podparcia, jaką krata może przenieść. Wycięcia, otwory dostępowe i styki mogą zmienić układ podparcia. Dołącz prosty wykaz paneli z gotową szerokością i długością, ilością oraz kierunkiem, który musi zostać zachowany.
Oznaczenia oczek opisują konfigurację katalogową. Potwierdź prześwit tam, gdzie istotne są obcasy, drobne przedmioty, odwodnienie lub koła urządzeń. Sam nominalny wymiar oczka nie określa dostępności ani właściwości antypoślizgowych.
Określ pełną specyfikację kraty
Wybierz powierzchnię i żywicę razem z geometrią. Opisz zawilgocenie, środki czyszczące, temperaturę, ruch pieszy, ruch urządzeń i ewentualne wymagania przeciwpożarowe. Informacje o obciążeniu i ugięciu powinny odnosić się do rzeczywistego produktu i rozpiętości. Mocowania oraz konstrukcja stalowa lub profile GRP wymagają skoordynowanego detalu.
Prześlij kod produktu, wymiary gotowe, ilość, kraj przeznaczenia i planowane zastosowanie, aby otrzymać ofertę dla konkretnego produktu. Zgodność wymiarowa to początek doboru, a nie zatwierdzenie instalacji.
