Fissaggi per grigliati in vetroresina
I fissaggi per grigliati ancorano un pannello alla struttura di appoggio e aiutano a controllarne i movimenti. Il fissaggio deve essere adatto al grigliato e all’appoggio; la sola descrizione di un gancio non è un progetto di installazione.

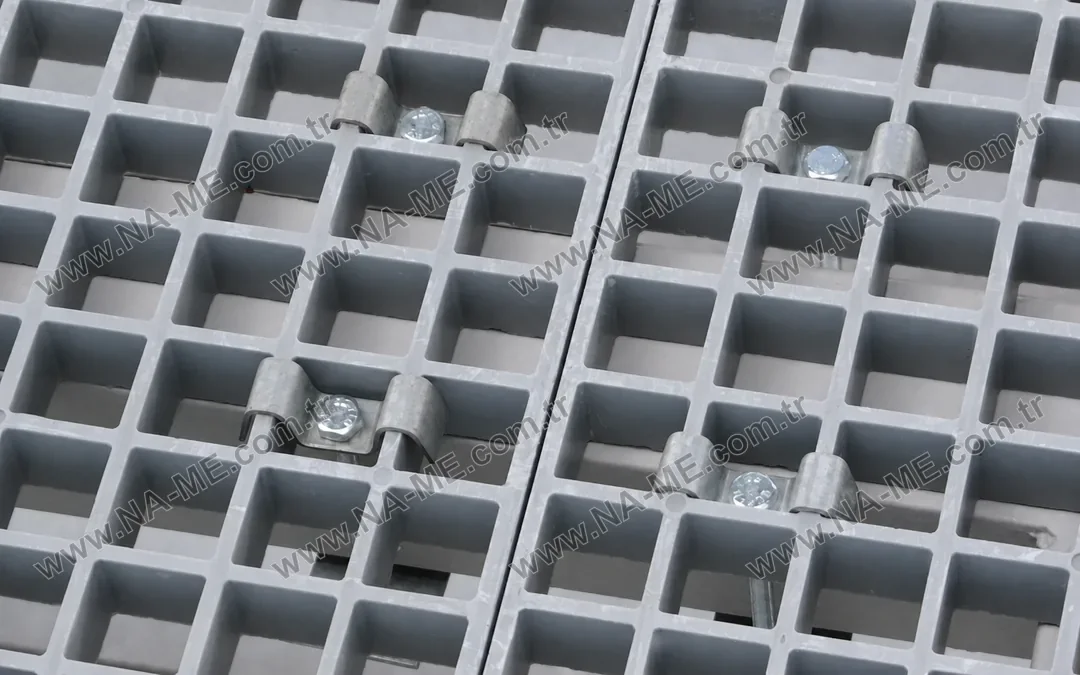

Insieme di tipo M: la clip preme il pannello sull’ala di appoggio.
Esempi di insiemi di tipo M dal foglio R8
I primi tre insiemi qui sotto sono raggruppati nel foglio di lavoro sotto h25–h30–h38, i secondi tre sotto h50. Sono etichette di gruppo della fonte; conferma la compatibilità con il pannello e l’appoggio selezionati. La massa è quella indicata per ciascun insieme.
| Codice | Gruppo nel foglio di lavoro | Materiale | Massa (kg/set) |
|---|---|---|---|
| CM-M-101 | h25–h30–h38 | Zincato | 0,127 |
| CM-M-201 | h25–h30–h38 | AISI 304 | 0,105 |
| CM-M-301 | h25–h30–h38 | AISI 316 | 0,105 |
| CM-M-102 | h50 | Zincato | 0,127 |
| CM-M-202 | h50 | AISI 304 | 0,105 |
| CM-M-302 | h50 | AISI 316 | 0,105 |
Verificare l’intero collegamento
Indica codice del grigliato, maglia e altezza, dimensione e spessore dell’ala di appoggio, accessibilità dal basso ed eventuali limiti alla foratura. Specifica se i pannelli devono essere sollevati periodicamente. Un connettore pannello-pannello e un insieme di ancoraggio alla struttura svolgono funzioni diverse; non considerare l’uno un sostituto dell’altro.
Scegli la finitura o il grado del metallo in base all’esposizione chimica e atmosferica. Un grigliato resistente alla corrosione non rende ogni fissaggio metallico adatto allo stesso ambiente. Conferma la compatibilità di bullone, rondella, componente inferiore e gancio superiore come un unico insieme.
Informazioni di installazione da richiedere
Schema dei fissaggi, scelta della bulloneria, metodo di serraggio ed eventuale procedura di ispezione richiesta vanno forniti per la disposizione effettiva degli appoggi. Qui non è specificato alcun interasse universale dei ganci né alcuna coppia di serraggio. Un serraggio eccessivo può danneggiare la superficie di contatto del composito, mentre un vincolo insufficiente può consentire movimenti.
Invia una sezione attraverso pannello e appoggio, insieme all’elenco pannelli, per una richiesta coordinata sui fissaggi. Includi pannelli tagliati, angoli, botole di accesso e punti soggetti a sollevamento o vibrazioni.
